Na postoju bez dostępu do sieci elektrycznej dobrze zaplanowana instalacja solarna potrafi zasilać oświetlenie, lodówkę, pompę wody i elektronikę bez uruchamiania silnika. Dobry schemat instalacji solarnej w kamperze pokazuje nie tylko kolejność urządzeń, ale też miejsca bezpieczników, przekroje przewodów i sposób połączenia z akumulatorem. Poniżej opisuję sprawdzony układ, dobór podzespołów, przykładowe konfiguracje oraz błędy, przez które pozornie mocny zestaw działa słabo.
Najważniejsze decyzje sprowadzają się do mocy, zabezpieczeń i właściwej kolejności połączeń
- Podstawowy układ obejmuje panel, regulator MPPT, bezpiecznik, akumulator i rozdzielnię 12 V.
- 200-300 Wp to rozsądny zakres dla większości kamperów używanych latem przez dwie osoby.
- Regulator MPPT daje większy uzysk i lepiej współpracuje z panelami połączonymi szeregowo.
- Bezpiecznik przy akumulatorze montuje się na przewodzie dodatnim, możliwie blisko zacisku.
- Akumulator LiFePO4 oferuje więcej użytecznej energii niż akumulator kwasowo-ołowiowy o tej samej pojemności.
Jak wygląda prawidłowy schemat połączeń w kamperze
Najprostszy obwód można zapisać tak: panel fotowoltaiczny → zabezpieczenie PV → regulator ładowania → bezpiecznik akumulatora → akumulator hotelowy. Z akumulatora energia trafia dalej do rozdzielni bezpiecznikowej 12 V, a opcjonalnie także do przetwornicy 230 V, ładowarki sieciowej i ładowarki DC-DC podłączonej do alternatora.
W praktyce wygląda to następująco:
- panel lub kilka paneli na dachu przekazuje energię przewodami solarnymi,
- regulator MPPT dopasowuje napięcie paneli do napięcia ładowania akumulatora,
- akumulator przechowuje energię na wieczór, noc i pochmurne godziny,
- rozdzielnia 12 V zasila oświetlenie, pompę, lodówkę kompresorową, wentylatory i gniazda USB,
- przetwornica zamienia napięcie 12 V na 230 V, ale pobiera przy tym dodatkową energię.
Warto rozdzielić przewody dodatnie i ujemne na listwach zbiorczych, szczególnie gdy instalacja ma kilka źródeł ładowania. Ujemny przewód akumulatora można poprowadzić przez bocznik pomiarowy, czyli urządzenie mierzące rzeczywisty przepływ energii. Dzięki temu aplikacja lub monitor pokazuje nie tylko napięcie, ale też faktyczny stan naładowania.

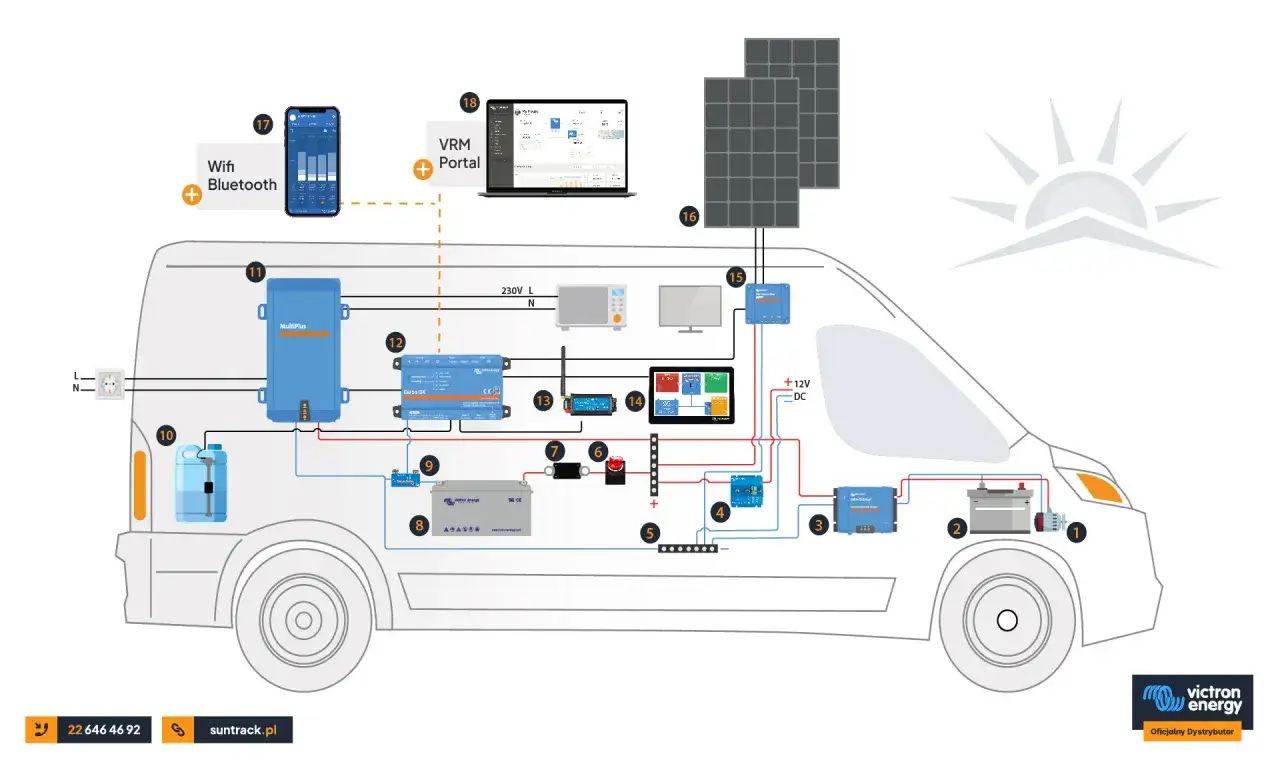

Przykładowy pełny układ wygląda tak:
Panele PV │ ├── rozłącznik lub zabezpieczenie PV │ Regulator MPPT │ ├── bezpiecznik DC przy akumulatorze │ Akumulator hotelowy │ ├── rozdzielnia bezpiecznikowa 12 V → odbiorniki ├── bezpiecznik dużej mocy → przetwornica 230 V ├── ładowarka 230 V → akumulator └── ładowarka DC-DC → akumulator
Każde źródło ładowania powinno mieć własne zabezpieczenie, a profile ładowania muszą pasować do rodzaju akumulatora. To szczególnie ważne przy LiFePO4, ponieważ ustawienia dla akumulatora AGM lub żelowego mogą być nieodpowiednie dla baterii litowej.
Jak dobrać moc paneli i pojemność akumulatora
Dobór zaczynam od zużycia energii, a dopiero później patrzę na miejsce na dachu. Panel 200 Wp nie oznacza, że przez cały dzień będzie dostarczał 200 W. W Polsce latem, przy dobrym ustawieniu i niewielkim zacienieniu, taki zestaw może realnie oddać około 350-800 Wh dziennie. Przy chmurach, cieniu od drzew lub zabrudzeniu wynik będzie znacznie niższy.
Najprościej oszacować zapotrzebowanie, mnożąc moc urządzenia przez czas pracy. Lampka 5 W używana przez 4 godziny zużyje 20 Wh, a lodówka kompresorowa o średnim poborze 35 W pracująca przez 10 godzin około 350 Wh. Do wyniku dodaję zwykle 20-30% zapasu na straty przewodów, regulatora, przetwornicy i mniej korzystną pogodę.
| Styl użytkowania | Panel PV | Akumulator 12 V | Co zwykle zasili |
|---|---|---|---|
| Weekendowe postoje latem | 100-150 Wp | 60-100 Ah | Oświetlenie, telefony, pompa wody |
| Kamper dla dwóch osób | 200-300 Wp | 100-200 Ah | Lodówka kompresorowa, elektronika, oświetlenie |
| Dłuższa autonomia | 300-500 Wp | 200-300 Ah | Większa lodówka, router, laptopy, wentylacja |
| Praca z przetwornicą | 400 Wp lub więcej | 200 Ah LiFePO4 lub większy bank | Ładowarki, sprzęt 230 V, urządzenia o większej mocy |
Nie traktowałbym tych wartości jako sztywnej recepty. Lodówka kompresorowa, ekspres do kawy, laptop i ogrzewanie nadmuchowe potrafią zmienić bilans szybciej niż sama liczba osób w kamperze. Jeśli korzystam głównie z urządzeń 12 V, instalacja 200-300 Wp często wystarcza. Gdy regularnie używam sprzętu 230 V, większy akumulator nie zastąpi dodatkowych paneli.
Akumulator AGM, żelowy czy LiFePO4
Akumulator kwasowo-ołowiowy AGM lub żelowy jest tańszy i łatwiejszy do zastosowania w starszych zabudowach. Dla zachowania rozsądnej trwałości przyjmuję jednak, że wykorzystuję najwyżej około 50% jego pojemności. Ze 100 Ah zostaje więc w praktyce mniej więcej 50 Ah użytecznej energii.
LiFePO4 kosztuje więcej, ale jest lżejszy, ma mniejsze spadki napięcia i zwykle pozwala wykorzystać 80-90% pojemności, o ile producent dopuszcza taki zakres. Potrzebuje też odpowiedniego systemu zarządzania BMS oraz ustawień regulatora zgodnych z instrukcją. Nie każda bateria litowa powinna być ładowana w temperaturze poniżej 0°C, dlatego zimowe użytkowanie wymaga sprawdzenia, czy ma ochronę niskotemperaturową.
Połączenie równoległe czy szeregowe paneli
Przy dwóch panelach można wybrać połączenie równoległe albo szeregowe. W połączeniu równoległym napięcie pozostaje podobne jak z jednego panelu, a rośnie prąd. To rozwiązanie bywa korzystne, gdy część dachu jest okresowo zacieniana, choć potrzebuje przewodów o większym przekroju.
W połączeniu szeregowym napięcia paneli się sumują, a prąd pozostaje zbliżony do prądu jednego modułu. Mniejszy prąd oznacza mniejsze straty na długim przewodzie między dachem a regulatorem. Taki wariant wymaga jednak regulatora MPPT i dokładnego sprawdzenia maksymalnego napięcia obwodu otwartego Voc, zwłaszcza przy niskiej temperaturze.
| Cecha | Połączenie równoległe | Połączenie szeregowe |
|---|---|---|
| Napięcie | Pozostaje podobne jak dla jednego panelu | Sumuje się z kolejnych paneli |
| Prąd | Sumuje się | Pozostaje podobny jak dla jednego panelu |
| Zacienienie | Zwykle mniej dotkliwe dla całego układu | Zacieniony panel może ograniczyć pracę całego szeregu |
| Regulator | Może pracować z PWM lub MPPT, zależnie od parametrów | Praktycznie zawsze MPPT |
| Przewody | Wymagają większego przekroju przy długiej trasie | Mniejsze straty przy długim przewodzie |
W kamperze z klimatyzatorem dachowym, relingiem lub anteną cień może pojawiać się w różnych porach dnia. Dlatego nie wybieram szeregu wyłącznie dlatego, że wygląda wydajniej na papierze. Układ dachu i cień mają często większe znaczenie niż różnica między dwoma wariantami połączenia.
Jak bezpiecznie poprowadzić przewody i zabezpieczenia
Najważniejszy bezpiecznik znajduje się na dodatnim przewodzie między regulatorem a akumulatorem. Powinien być zamontowany możliwie blisko akumulatora, ponieważ chroni przewód przed skutkami zwarcia na całej jego długości. Wartość dobiera się do maksymalnego prądu regulatora i dopuszczalnego obciążenia przewodu, a nie wyłącznie do mocy paneli.
Dla regulatora o prądzie ładowania 20 A często stosuje się zabezpieczenie około 25-30 A, a dla urządzenia 30 A zwykle 35-40 A, ale ostateczna wartość musi wynikać z instrukcji konkretnego modelu. Przykładowo producent regulatora Victron SmartSolar MPPT 100/30 podaje zakres bezpiecznika akumulatora 35-40 A. Nie należy przenosić tej wartości bez sprawdzenia na inne urządzenie.
Po stronie paneli przy pojedynczym szeregu bezpiecznik nie zawsze jest wymagany, ale rozłącznik DC bardzo ułatwia serwis. Przy kilku równoległych stringach potrzebne mogą być osobne zabezpieczenia każdego stringu. Zawsze sprawdzam też maksymalny prąd zwarciowy panelu i wymagania producenta złącz oraz regulatora.
Orientacyjne przekroje przewodów
| Odcinek instalacji | Typowy prąd | Orientacyjny przekrój |
|---|---|---|
| Panel do regulatora | Do około 15-20 A | 4-6 mm² |
| Regulator do akumulatora | 20-30 A | 6-10 mm² przy krótkim odcinku |
| Akumulator do rozdzielni 12 V | Zależnie od odbiorników | 6-16 mm² |
| Akumulator do przetwornicy 600-1000 W | 50-90 A | 16-35 mm², zgodnie z instrukcją |
To wartości orientacyjne, a nie gotowy projekt. Przy długim przewodzie zwiększam przekrój, żeby ograniczyć spadek napięcia. Na dachu stosuję przewód solarny odporny na UV, a wewnątrz zabezpieczam kable przed przetarciem, ostrymi krawędziami i luźnym przemieszczaniem podczas jazdy.
Luźno zaciśnięta końcówka potrafi nagrzewać się bardziej niż sam przewód. Używam tulejek lub końcówek oczkowych odpowiednich do przekroju, porządnej zaciskarki i kontroli polaryzacji multimetrem. Luźne połączenia i zbyt cienkie przewody są częstszym problemem niż za mała moc panelu.
Montaż paneli i uruchomienie instalacji krok po kroku
Panele sztywne są cięższe, ale zwykle lepiej znoszą wieloletnie nagrzewanie i mają lepsze chłodzenie dzięki szczelinie nad dachem. Panele elastyczne są lżejsze i łatwiej dopasować je do zaokrąglonej powierzchni, lecz ich przyklejenie ogranicza chłodzenie. Na dachu kampera wybieram rozwiązanie, które da się później serwisować, a nie tylko takie, które jest najcieńsze.
- Sprawdzam miejsce na dachu, cień, przebieg przewodów i możliwość otwarcia szyberdachów.
- Ustalam położenie regulatora blisko akumulatora, w suchym i wentylowanym miejscu.
- Montuję uchwyty lub panel zgodnie z zaleceniami producenta i przygotowuję szczelne przejście dachowe.
- Prowadzę przewody w peszlu albo korycie, zostawiając zapas na drgania i serwis.
- Przed podłączeniem zakrywam panel nieprzezroczystym materiałem, aby ograniczyć napięcie na przewodach.
- Podłączam regulator do akumulatora przez bezpiecznik, zachowując polaryzację.
- Czekam, aż regulator rozpozna napięcie systemu, i dopiero wtedy podłączam panele PV.
- Ustawiam typ akumulatora, maksymalny prąd ładowania i ewentualną kompensację temperatury.
- Testuję ładowanie w dzień, sprawdzam napięcia oraz obciążam osobno kilka odbiorników 12 V.
Kolejność podłączania nie jest detalem. W instrukcjach wielu regulatorów, między innymi popularnych urządzeń MPPT, zaleca się najpierw podłączyć akumulator, a dopiero później panele. Regulator może wtedy prawidłowo rozpoznać instalację 12 V; odwrotna kolejność w niektórych modelach może uszkodzić elektronikę albo wywołać błędną konfigurację.
Przejście przez dach uszczelniam materiałem przeznaczonym do zabudów samochodowych i zostawiam możliwość kontroli po pierwszych opadach. Po kilku dniach jazdy sprawdzam, czy uchwyty, peszle i zaciski nadal są stabilne. Szczelność dachu jest równie ważna jak sam uzysk energii, bo jedna nieszczelność potrafi zniszczyć izolację i meble.
Najczęstsze błędy w instalacji solarnej kampera
Najczęściej spotykam przewymiarowany panel podłączony do zbyt małego regulatora albo akumulator, który nie odpowiada rzeczywistemu zużyciu. Sam panel nie rozwiąże problemu, jeśli lodówka pobiera przez dobę więcej energii, niż moduły mogą wyprodukować. Bilans trzeba liczyć dla całego zestawu, a nie dla jednego urządzenia.
- Brak bezpiecznika przy akumulatorze zwiększa ryzyko pożaru przy zwarciu przewodu.
- Regulator zamontowany nad akumulatorem może być narażony na wilgoć lub opary, zależnie od typu baterii.
- Za długi i cienki przewód powoduje spadek napięcia oraz zaniżony prąd ładowania.
- Podłączenie przetwornicy do gniazda 12 V zwykle przeciąża gniazdo i jego przewody.
- Ładowanie LiFePO4 ustawieniami AGM może prowadzić do nieprawidłowej pracy baterii.
- Klejenie panelu bez wentylacji zwiększa jego temperaturę i może skrócić trwałość.
- Łączenie paneli bez sprawdzenia Voc może przekroczyć dopuszczalne napięcie regulatora.
Nie podłączam też wszystkich odbiorników do wyjścia LOAD w regulatorze. W wielu instalacjach mocniejsze obwody, przetwornica i rozdzielnia 12 V powinny być podłączone bezpośrednio do szyn zasilających lub akumulatora, oczywiście przez własne bezpieczniki. Wyjście obciążenia regulatora ma ograniczenia, które trzeba sprawdzić w dokumentacji.
Przeczytaj również: Mercedes Marco Polo - wyposażenie, koszty i opinie przed zakupem
Solar, alternator i ładowanie z sieci

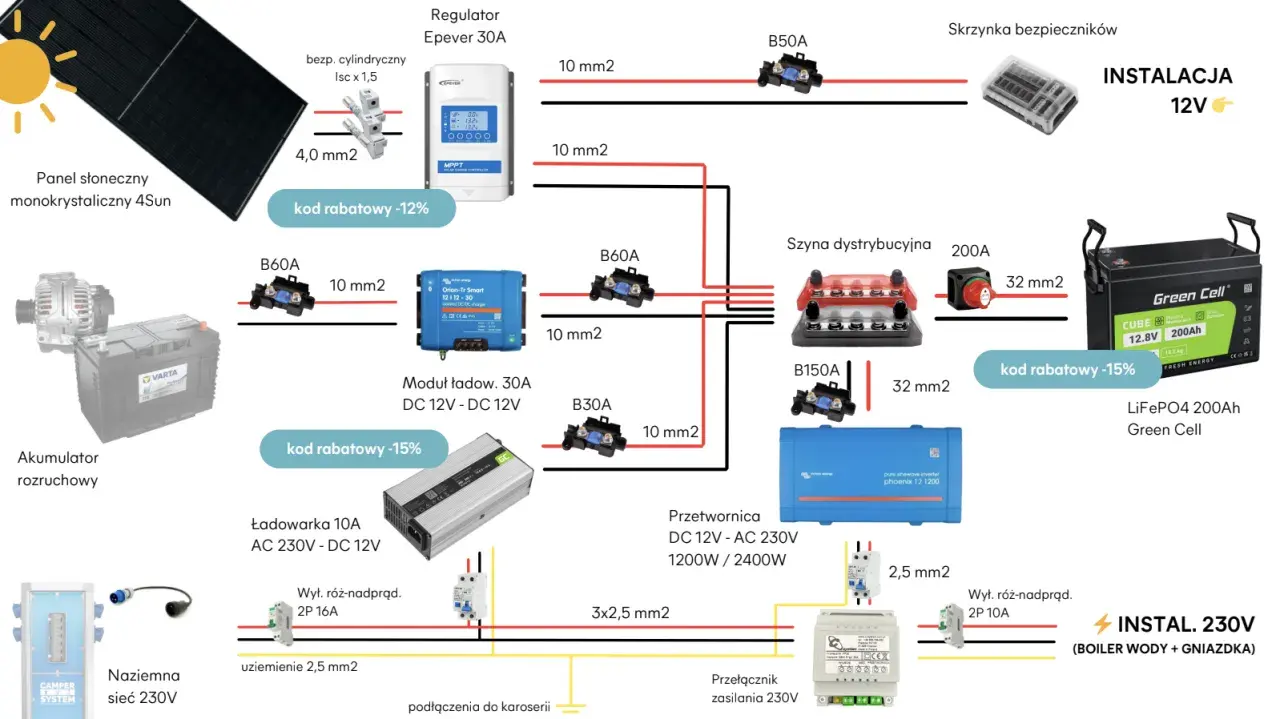

W pełniejszej instalacji kilka źródeł może ładować ten sam akumulator hotelowy. Panel robi to przez regulator solarny, alternator przez ładowarkę DC-DC, a przyłącze kempingowe przez ładowarkę 230 V. Każdy tor powinien mieć własne zabezpieczenie i właściwy profil ładowania.
Ładowarka DC-DC jest szczególnie przydatna w nowszych samochodach z inteligentnym alternatorem, który nie utrzymuje stale jednego napięcia. Nie łączyłbym akumulatorów rozruchowego i hotelowego przypadkowym przewodem, ponieważ można zakłócić pracę elektroniki pojazdu lub przeciążyć instalację.
Przetwornicę 230 V stosuję tylko wtedy, gdy naprawdę jej potrzebuję. Zasilanie laptopa przez ładowarkę 230 V z akumulatora 12 V oznacza podwójną konwersję i dodatkowe straty. Jeśli dane urządzenie ma dobrą ładowarkę USB-C albo wersję 12 V, bezpośrednie zasilanie DC będzie zwykle rozsądniejsze.
Schemat, który warto narysować przed wyjazdem
Przed zakupem elementów rysuję instalację na jednej kartce i wpisuję przy każdym odcinku długość przewodu, przekrój, maksymalny prąd oraz wartość bezpiecznika. Taki prosty dokument pomaga znaleźć błąd po kilku miesiącach i ułatwia rozbudowę o drugi panel, ładowarkę DC-DC albo większy akumulator.
Dla typowego kampera używanego latem zacząłbym od 200-300 Wp, regulatora MPPT 20-30 A i akumulatora 100-200 Ah. Jeśli planujesz częste postoje w cieniu, zimowe podróże lub pracę z przetwornicą, lepiej przeznaczyć część budżetu na większy bank energii i dokładniejsze pomiary niż kupować przypadkowo najmocniejszy panel.
Po montażu sprawdź polaryzację, moment dokręcenia zacisków, temperaturę przewodów pod obciążeniem i szczelność dachu. Gdy instalacja obejmuje duży akumulator, przetwornicę o mocy powyżej kilkuset watów albo ingerencję w fabryczne obwody pojazdu, końcową kontrolę najlepiej zlecić elektrykowi znającemu instalacje 12 V w kamperach.
